Máy nghiền hàm sơ cấp một trục đơn V Gravity

Máy nghiền hàm trọng lực V với máy nghiền hàm sơ cấp công suất cao, máy nghiền hàm một đòn bẩy CJ1211

Mô tả sản phẩm

Máy nghiền hàm dòng MJ thuộc loại kiểu xoay kép một khuỷu và thiết kế hạng nặng, sử dụng buồng nghiền sâu đối xứng, cửa nạp lớn và góc ăn khớp tối ưu để đạt được tốc độ vận hành cao, tỷ lệ nghiền lớn và năng suất cao. Với tuổi thọ dài của máy nghiền, ít hao mòn, dễ bảo trì và vận hành, việc điều chỉnh cơ học hoặc thủy lực của cơ chế xả là đơn giản và đáng tin cậy.



Dòng máy nghiền hàm MJ tận dụng tối đa các phương pháp CAD và phân tích phần tử hữu hạn để tối ưu hóa máy nghiền.

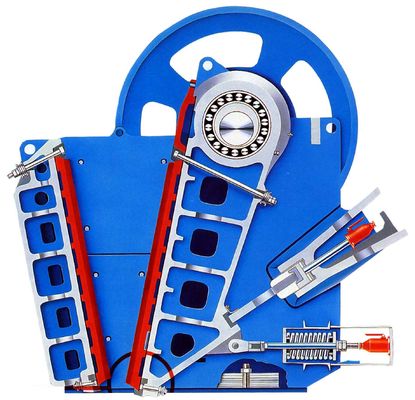

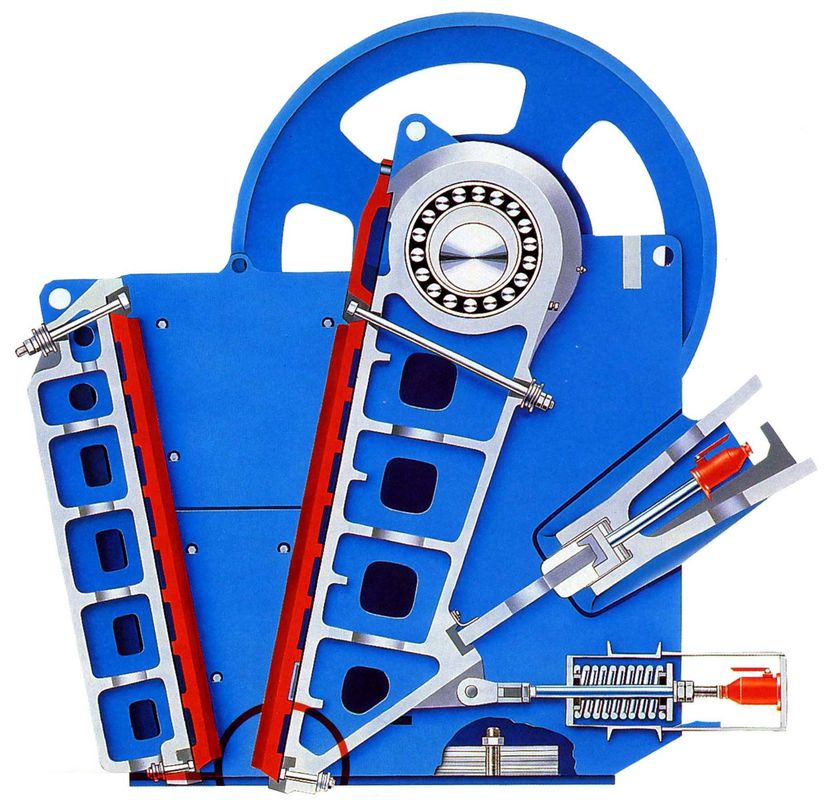

cấu trúc dựa trên sự tích lũy kinh nghiệm lâu dài. Thiết kế của máy nhấn mạnh việc giảm trọng lượng thiết bị đồng thời đảm bảo và tăng cường độ bền, tăng độ tin cậy, an toàn và tiết kiệm. Cả tấm hàm cố định và di động đều là vật đúc hình hộp với tấm gợn sóng, với trọng lượng nhẹ và độ bền và độ cứng cao, được trang bị hệ thống bôi trơn kín kép, có thể an toàn và đáng tin cậy;

Tất cả các mối hàn đều tránh xa vùng tập trung ứng suất, thay đổi độ cong của thành phần trong vùng tập trung ứng suất được áp dụng để tăng độ bền





Nạp liệu lớn hình vuông, buồng nghiền sâu đối xứng không có vùng chết

Để cải thiện khả năng nạp liệu

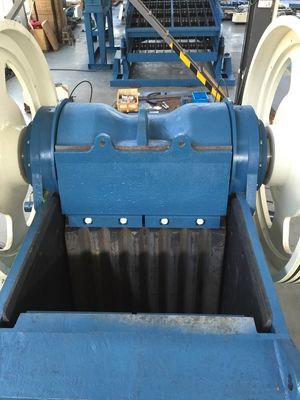

Dòng máy nghiền hàm MJ được trang bị cửa nạp lớn gần vuông, khoang sâu và với thiết kế buồng nghiền không có vùng chết, có thể cải thiện khả năng nạp liệu và sản lượng.



Phần trên của hàm di động được trang bị một tấm chắn bảo vệ dày có thể thay thế để hàm di động chịu tác động nạp liệu.

Không cần lắp đặt tấm chắn trên hàm di động của cửa nạp và các khoáng chất rời vào máy nghiền có thể rơi trực tiếp vào khu vực chuyển động của buồng nghiền.



Máy nghiền hàm truyền thống được áp dụng với thiết kế buồng nghiền không đối xứng với kích thước nạp hiệu quả nhỏ hơn kích thước mở định mức. Dòng máy nghiền này được áp dụng với thiết kế buồng nghiền đối xứng, do đó kích thước mở thực tế bằng kích thước mở định mức, giúp cải thiện khả năng nạp liệu.



Mô hình	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Kích thước nạp	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Khối lượng vận chuyển(m³)	13	23	32	38	48	58
(CSS)Phạm vi	50-175	75-275	125-275	125-300	125-300	150-300
Trọng lượng(kg)	13200	27000	34500	41500	53000	63500
Công suất động cơ(kw)	75	132	160	160	200	200
Công suất(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Mô hình
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Công suất hiển thị trong bảng chỉ ra gần đúng công suất của máy nghiền. Các điều kiện tương ứng là nghiền hở mạch, nổ khô đá granite với khối lượng riêng 1600 kg/m3, kích thước tối đa có thể đáp ứng kích thước nạp tối đa cho phép của máy nghiền. Các giá trị thấp hơn trong bảng áp dụng cho trường hợp loại bỏ các hạt mịn của nguyên liệu nạp nhỏ hơn kích thước xả và các giá trị cao hơn áp dụng cho trường hợp có hàm lượng hạt mịn. CSS mà máy nghiền có thể hoạt động bình thường phụ thuộc vào sự phân bố hạt của nguyên liệu nạp, độ giòn của vật liệu (Wi), lượng chất gây ô nhiễm nạp, loại tấm hàm được lắp đặt và loại vật liệu được sử dụng.





Đường cong đặc tính của độ hạt xả Đường cong này là một đường cong đặc tính độ hạt điển hình của đá có thể nghiền vừa (Chỉ số làm việc nghiền Wi=16). Khoảng 75% sản phẩm nhỏ hơn CSS. Hình dạng và sản phẩm của Đường cong độ hạt nhỏ hơn tỷ lệ của CSS, tùy thuộc vào đặc tính của khoáng chất. Đối với đá có độ giòn khác nhau (Wi từ 20-12), thông thường khoảng 65%-85% sản phẩm nghiền nhỏ hơn CSS của máy nghiền.

Máy nghiền đá được sử dụng rộng rãi để nghiền sơ cấp, thứ cấp và mịn đá granite, đá bazan, đá vôi, đá, bê tông, cốt liệu, sỏi, đôlômit, thạch anh và hơn 130 loại đá trong khai thác mỏ, khai thác đá, xây dựng, đường bộ và các ngành công nghiệp khác. Tất cả các máy nghiền đá của chúng tôi đều có đầy đủ các mẫu để lựa chọn. Bạn có thể chọn máy nghiền đá nhỏ, máy nghiền đá vừa hoặc máy nghiền đá lớn theo nhu cầu của bạn.
